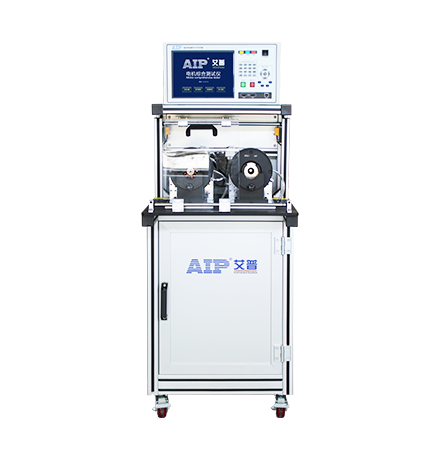

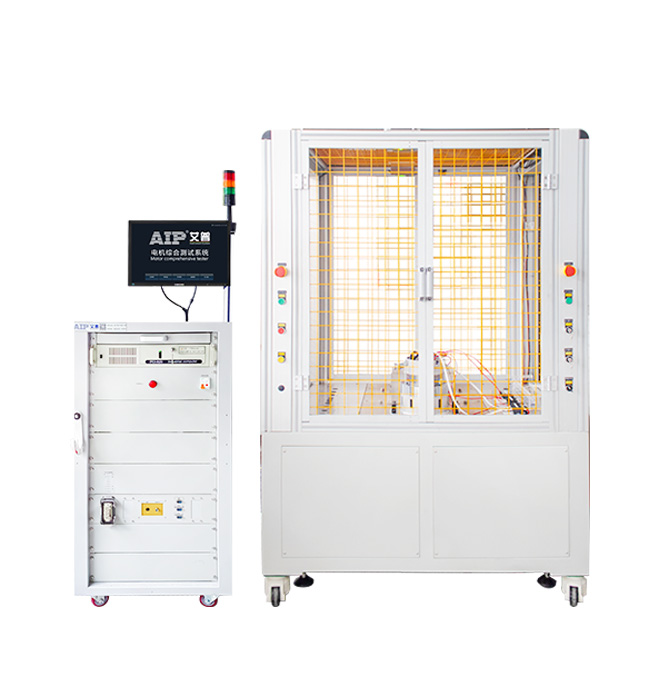

汽車發電機電機測試系統
產品概述:
汽車發電機電機分有刷電機和無刷電機兩種,市場上有刷電機占主導,該測試系統對汽車發電機測試系統定子、轉子、整機進行測試。
測試項目:
直流電阻、匝間耐壓、交流耐壓、空載/負載輸出電壓等
適合電機:

本系列產品應用于汽車汽車發電機電機安全指標和性能指標測試,用于電機出廠前測試,根據不同電機規格定制測試方案。

一、測試項目:

1、發電機定子、轉子測試項目:直流電阻、匝間耐壓、交流耐壓、絕緣電阻

2、發電機整機測試項目:輸出電壓(空載、負載)

二、功能特點

1、快速夾裝:根據電機結構設計測試工裝,快速對接,提高測試效率

2、超高效率:一次接線,自動檢測所有測試項目

3、模塊化設計:插板式結構,方便售后維護,功能模塊化,各項目之間互不干擾;

4、開機自檢:測試系統開機時自動檢測各功能模塊是否正常,異常模塊會自動報錯并提示;

5、數據處理快速:測試系統控制核心采用ARM高速處理器,數據處理高效準確;

6、數據共享:設備與互聯網聯通,實現數據交互資源共享;對接MES系統,測試數據可自動上傳到客戶服務器端,此功能選配;

7、遠程維護:內置網絡模塊,聯網后可遠程對測試系統進行維護升級,保證設備維護時效性。

8、定制開發:艾普智能汽車發電機電機測試系統可根據電機特性和企業工藝要求,定制開發,確保將每個不良品檢出

三、汽車發電機電機工作原理

當外電路通過電刷使勵磁繞組通電時,便產生磁場,使爪極被磁化為N極和S極。當轉子旋轉時,磁通交替地在定子繞組中變化,根據電磁感應原理可知,定子的三相繞組中便產生交變的感應電動勢

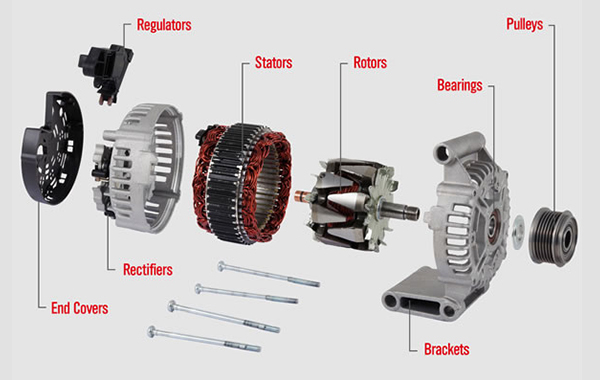

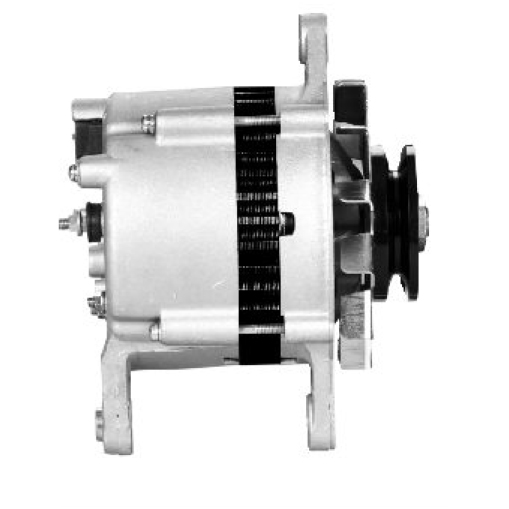

四、汽車交流發電機結構

交流發電機一般由轉子、定子、整流器、端蓋四部分組成。

轉子的功用是產生旋轉磁場。轉子由爪極、磁軛、磁場繞組、集電環、轉子軸組成。

定子的功用是產生交流電。定子由定子鐵心和定子繞組成。

交流發電機整流器的作用是將定子繞組的三相交流電變為直流電。

端蓋一般分兩部分(前端蓋和后端蓋),起固定轉子、定子、整流器和電刷組件的作用。

艾普智能汽車發電機測試系統可對定轉子繞組及發電機整機性能進行安全檢測。


一、發電機電樞轉子測試項目

測試產品

汽車發電機電機測試系統

顯示方式

10.4寸LCD液晶顯示屏

換向器片數

3-128片可選

片間電阻

測量范圍

0.5m?-1000?

測量精度

≤±(0.5%×量程+3個字)

跨間電阻

測量范圍

0.5m?-1000?

測量精度

≤±(0.5%×量程+3個字)

焊接電阻

測量范圍

1u?-10m?

測量精度

≤±10u?(片阻≤10?)
(5片以上,6片10線制平衡法)

絕緣電阻

電壓范圍

DC 500V/1000V

電壓精度

≤±(2%×設定值 +10V)

測量范圍

1一500MΩ

測量精度

≤±(2.5%×量程 +3個字)

交流耐壓

電壓范圍

0-3000V/5000V
鐵芯與繞組/軸與繞組/軸與鐵芯
單/雙絕緣電樞

電壓精度

≤±(2.5%×設定值+10V)

擊穿電流范圍

0-5/10/20mA

擊穿電流精度

≤±(2.5%×顯示值 +3個字)

匝間耐壓

電壓范圍

0-3000V

電壓精度

≤±(3%×設定值+10V)

波形限值

最小相差0.1%(波形差異)

設置沖擊間隔

可行

采樣頻率

20/40MHz(自適應)


二、發電機電機定子測試項目

型號

AIP891X系列

AIP9863系列

 測試項目

交流耐壓、絕緣電阻、匝間耐壓、直流電阻、轉向

交流耐壓、絕緣電阻、匝間耐壓、直流電阻、線圈電感、轉向、反電動勢、相序、霍爾特性

測試對象

直流無刷電機定子(內轉子、外轉子)

測試工位

雙工位

交流耐壓

輸出電壓設定范圍/精度

AC 200~3000V     ±(2%×設定值+10V)

擊穿電流測量范圍/精度

0.10~20.00mA      ±(2%×顯示值+5個字)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

電弧偵測

1~9級(9級為最高靈敏度)

絕緣電阻

輸出電壓設定范圍/精度

DC 500V/1000V      ±(2%×設定值+10V)

絕緣電阻測量范圍/精度

1~500MΩ            ≤100MΩ:±(3%×顯示值+0.5MΩ); >100MΩ:±(5%×顯示值+5MΩ)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

匝間測試

輸出電壓設定范圍/精度

500~3000V          ±(3%×顯示值+8V)

采樣頻率

100MHz

波形比較項目

面積、差積、電暈、相位

直流電阻測試

測量范圍及精度

10.0mΩ~20KΩ      ±(0.3%×顯示值+3個字)

測試時間范圍/分辨率

0~999s  0.1s/步

溫度補償功能

可設定

電感測試

測試頻率

100Hz\120Hz\1kHz\10kHz

測試電平

0.3V\0.6V\1V

測試范圍/基本精度

1μH~2H   0.5%

轉向

轉向判斷

正轉、反轉、不轉

反電動勢

電壓測量范圍/精度

20~200V           ±(0.5%×顯示值+0.5V)  量程可定制

轉速設置范圍

200-3000rpm       推薦反電動勢測試轉速為1000rpm

相序測試

相序判斷

A-B-C \ A-C-B

霍爾特性

VCC電源

3.00~18.00V      ±(0.5%×設定值+3個字)

高低電平范圍/精度

0.00~18.00V      ±(0.5%×顯示值+3個字)

頻率范圍

1Hz~599Hz

占空比

0.0~100.0%          ±(0.5%×顯示值+2個字)

PG/Hall波形

波形顯示


三、汽車發電機電機整機測試項目:

測試產品

汽車發電機電機測試系統





測試項目

AIP8921-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向、PG特性;

AIP8922-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向(搖臂滾輪);

AIP8923-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向(磁場感應);

AIP8924-036:耐壓、絕緣、匝間、電阻、空載

測試對象

單相電機(單速、多速)

測試工位

雙工位

交流耐壓

輸出電壓設定范圍/精度

AC 200~3000V      ±(2%×設定值+10V)

擊穿電流測量范圍/精度

0.10~20.00mA      ±(2%×顯示值+0.05mA)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

電弧偵測

1~9級(9級為最高靈敏度)

絕緣電阻

輸出電壓設定范圍/精度

DC 500V/1000V       ±(2%×設定值+10V)

絕緣電阻測量范圍/精度

1~500MΩ   ≤100MΩ:±(3%×顯示值+0.5MΩ);  >100MΩ:±(5%×顯示值+5MΩ)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

匝間測試

輸出電壓設定范圍/精度

500~3000V        ±(3%×顯示值+8V)

采樣頻率

100MHz

波形比較項目

面積、差積、電暈、相位;測試界面顯示三個匝間波形

直流電阻測試

測量范圍及精度

10.0mΩ~20KΩ      ±(0.3%×顯示值+3個字)  可設定溫度補償

測試時間范圍/分辨率

0~999s  0.1s/步

測量范圍/測量精度

-10.0℃~+50.0℃    ±0.5℃

空載特性

電壓測試范圍/精度

AC:30~500V        ±(0.5%×顯示值+1V)

電流測試范圍/精度

AC:0.02~5.0A      ±(0.5%×顯示值+2個字)

功率測試范圍/精度

0.6-1500W           ±(0.5%×顯示值+5個字)

低壓啟動

電壓測試范圍及精度

AC:30~500V        ±(0.5%×顯示值+1V)

電流測試范圍及精度

AC:0.02~5.0A      ±(0.5%×顯示值+2個字)

功率測試范圍及精度

0.6-1500W           ±(0.5%×顯示值+5個字)

堵轉測試

電壓測試范圍及精度

AC:30~500V       ±(0.5%×顯示值+1V)

電流測試范圍及精度

AC:0.02~5.0A     ±(0.5%×顯示值+2個字)

功率測試范圍及精度

0.6-1500W          ±(0.5%×顯示值+5個字)

轉向

轉向判斷

正轉、反轉、不轉

霍爾特性

VCC電源

3.00-18.00V       ±(0.5%×設定值+3個字)

高低電平范圍/精度

0.00-18.00V       ±(0.5%×顯示值+3個字)

頻率范圍

1 ~ 599Hz

占空比

0.0-100.0%        ±(0.5%×設定值+2個字)
