汽車天窗電機測試系統
產品概述:
汽車天窗電機主要是直流有刷電機為主,該測試系統對汽車天窗電機測試系統轉子、整機進行測試。
測試項目:
焊接電阻、跨間電阻、片間電阻、交流耐壓、絕緣電阻、匝間耐壓、功率/轉矩/轉速(電機)
適合電機:

本系列產品應用于汽車汽車天窗電機安全指標和性能指標測試,用于電機出廠前測試,根據不同電機規格定制測試方案。

一、汽車天窗電機測試系統測試項目:

1、電樞轉子測試項目:焊接電阻、跨間電阻、片間電阻、交流耐壓、絕緣電阻、匝間耐壓

2、電機整機測試項目:空載/負載參數(電壓、電流、功率)、轉矩、轉速等

二、功能特點

1、負載測試:測試電機在加載條件下,進行正反轉、多檔功率的測試,更準確檢測電機性能

2、焊阻定位:準確定位焊接電阻錯誤的焊點,并以圖示直觀展現

3、掛鉤錯位:自動檢測電樞掛鉤順序是否正確,并準確指出順時針或逆時針掛錯片數;

4、開機自檢:測試系統開機時自動檢測各功能模塊是否正常,異常模塊會自動報錯并提示;

5、數據處理快速:測試系統控制核心采用ARM高速處理器,數據處理高效準確;

6、數據共享:設備與互聯網聯通,實現數據交互資源共享;對接MES系統,測試數據可自動上傳到客戶服務器端,此功能選配;

7、遠程維護:內置網絡模塊,聯網后可遠程對測試系統進行維護升級,保證設備維護時效性。

三、汽車燃汽車天窗結構

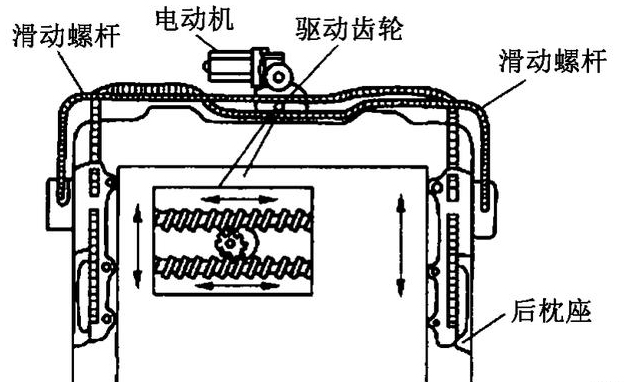

汽車天窗可大致分為:外滑式、內藏式、全景式和窗簾式等。電動天窗主要由天窗組件、滑動機構、驅動機構和控制系統等組成,如下圖所示。天窗組件包括天窗框架、天窗玻璃、遮陽板、導流槽、排水槽等部分。電動天窗執行機構主要由電動機、傳動機構、滑動螺桿等組成,永磁式直流電動機經蝸輪、蝸桿減速后,通過天窗驅動機構來開關天窗和調節車頂天窗開啟角度。

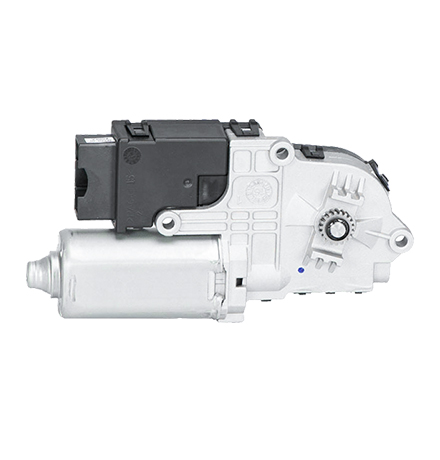

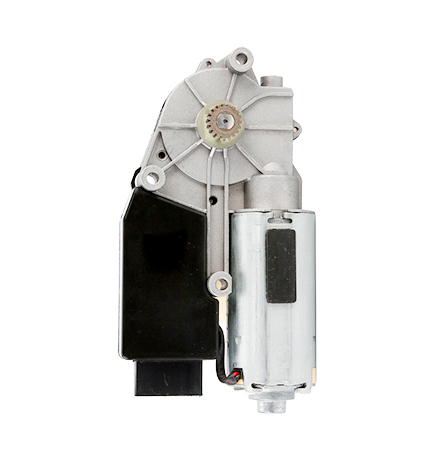

四、汽車汽車天窗電機特點

汽車電動天窗電機屬于小型精密減速電機,屬于直流永磁電機,廣泛應用于各種汽車的天窗,汽車天窗電機的小型減速電機的規格參數通常在3mm-38mm之間,電壓3V-24V,輸出轉速5rpm到1500rpm,速比范圍2-2000,輸出力矩1gf.cm到50kgf.cm之間,利用開啟和關閉兩個繼電器,改變電機電流方向,驅動電機實現正反轉,使天窗實現不同狀態下的工作。

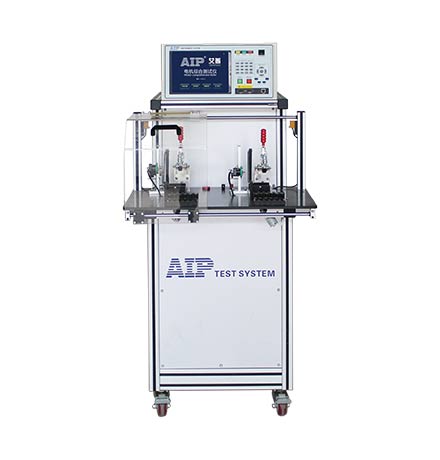

一、汽車天窗電樞轉子測試項目:

測試產品

汽車天窗電機電樞轉子

顯示方式

10.4寸LCD液晶顯示屏

換向器片數

3-128片可選

片間電阻

測量范圍

0.5m?-1000?

測量精度

≤±(0.5%×量程+3個字)

跨間電阻

測量范圍

0.5m?-1000?

測量精度

≤±(0.5%×量程+3個字)

焊接電阻

測量范圍

1u?-10m?

測量精度

≤±10u?(片阻≤10?)
(5片以上,6片10線制平衡法)

絕緣電阻

電壓范圍

DC 500V/1000V

電壓精度

≤±(2%×設定值 +10V)

測量范圍

1一500MΩ

測量精度

≤±(2.5%×量程 +3個字)

交流耐壓

電壓范圍

0-3000V/5000V
鐵芯與繞組/軸與繞組/軸與鐵芯
單/雙絕緣電樞

電壓精度

≤±(2.5%×設定值+10V)

擊穿電流范圍

0-5/10/20mA

擊穿電流精度

≤±(2.5%×顯示值 +3個字)

匝間耐壓

電壓范圍

0-3000V

電壓精度

≤±(3%×設定值+10V)

波形限值

最小相差0.1%(波形差異)

設置沖擊間隔

可行

采樣頻率

20/40MHz(自適應)

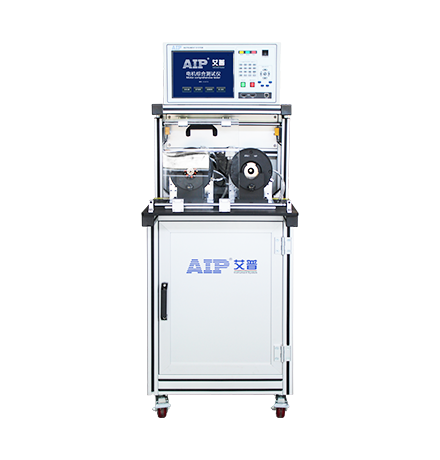

二、汽車天窗電機整機測試項目:

測試產品

汽車天窗電機整機測試





測試項目

AIP8921-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向、PG特性;

AIP8922-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向(搖臂滾輪);

AIP8923-036:耐壓、絕緣、匝間、電阻、空載、低啟、堵轉、轉向(磁場感應);

AIP8924-036:耐壓、絕緣、匝間、電阻、空載

測試對象

單相電機(單速、多速)

測試工位

雙工位

交流耐壓

輸出電壓設定范圍/精度

AC 200~3000V      ±(2%×設定值+10V)

擊穿電流測量范圍/精度

0.10~20.00mA      ±(2%×顯示值+0.05mA)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

電弧偵測

1~9級(9級為最高靈敏度)

絕緣電阻

輸出電壓設定范圍/精度

DC 500V/1000V       ±(2%×設定值+10V)

絕緣電阻測量范圍/精度

1~500MΩ   ≤100MΩ:±(3%×顯示值+0.5MΩ);  >100MΩ:±(5%×顯示值+5MΩ)

測試時間范圍/分辨率

0.5~999.9s   0.1s/步

匝間測試

輸出電壓設定范圍/精度

500~3000V        ±(3%×顯示值+8V)

采樣頻率

100MHz

波形比較項目

面積、差積、電暈、相位;測試界面顯示三個匝間波形

直流電阻測試

測量范圍及精度

10.0mΩ~20KΩ      ±(0.3%×顯示值+3個字)  可設定溫度補償

測試時間范圍/分辨率

0~999s  0.1s/步

測量范圍/測量精度

-10.0℃~+50.0℃    ±0.5℃

空載特性

電壓測試范圍/精度

AC:30~500V        ±(0.5%×顯示值+1V)

電流測試范圍/精度

AC:0.02~5.0A      ±(0.5%×顯示值+2個字)

功率測試范圍/精度

0.6-1500W           ±(0.5%×顯示值+5個字)

低壓啟動

電壓測試范圍及精度

AC:30~500V        ±(0.5%×顯示值+1V)

電流測試范圍及精度

AC:0.02~5.0A      ±(0.5%×顯示值+2個字)

功率測試范圍及精度

0.6-1500W           ±(0.5%×顯示值+5個字)

堵轉測試

電壓測試范圍及精度

AC:30~500V       ±(0.5%×顯示值+1V)

電流測試范圍及精度

AC:0.02~5.0A     ±(0.5%×顯示值+2個字)

功率測試范圍及精度

0.6-1500W          ±(0.5%×顯示值+5個字)

轉向

轉向判斷

正轉、反轉、不轉

霍爾特性

VCC電源

3.00-18.00V       ±(0.5%×設定值+3個字)

高低電平范圍/精度

0.00-18.00V       ±(0.5%×顯示值+3個字)

頻率范圍

1 ~ 599Hz

占空比

0.0-100.0%        ±(0.5%×設定值+2個字)
