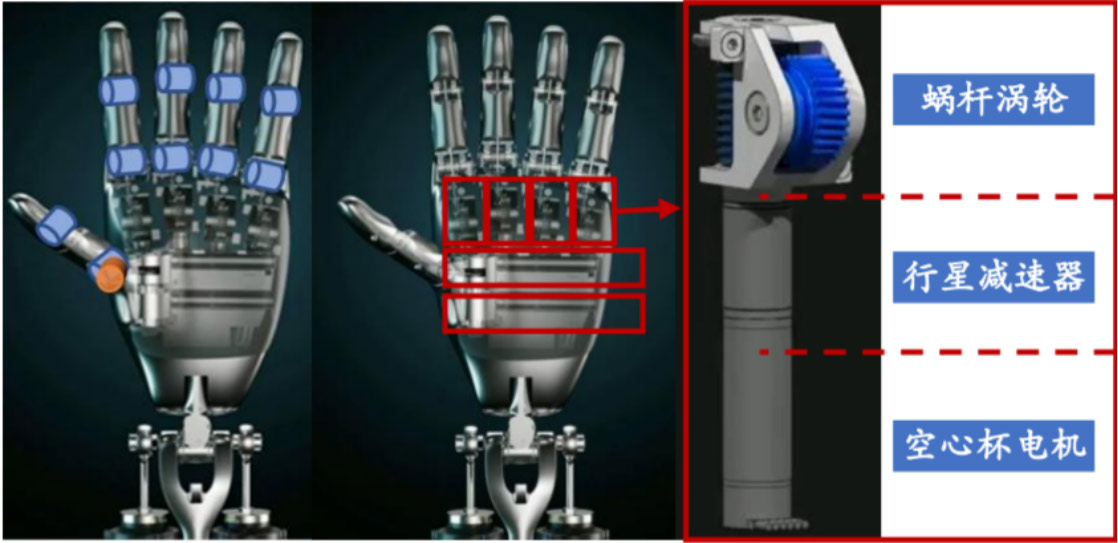

在人形機器人的研發過程中，電機作為驅動系統的核心部件，其性能優劣直接影響到機器人的運動表現和整體性能。空心杯電機以其體積小、重量輕、響應速度快等特點，在人形機器人中得到了廣泛應用。

人形機器人空心杯電機測試是用于檢測空心杯電機的各項性能指標，包括匝間耐壓、交流耐壓、絕緣電阻、霍爾、霍爾波形、轉速等項目。通過測試，可以及時發現電機在設計、制造和裝配過程中存在的問題，為后續的改進和優化提供依據。

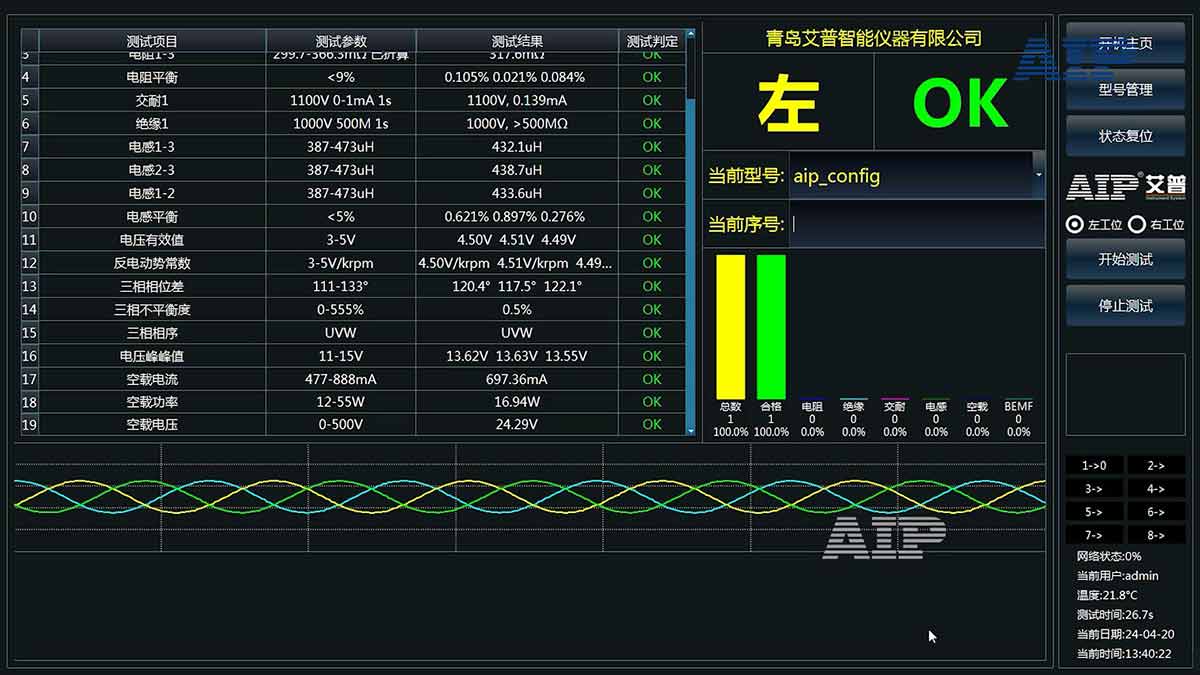

人形機器人空心杯關節電機測試系統作為電機測試方法之一，其一站式的測試方式確保電機測試效率和精度。以下為人形機器人空心杯電機測試項目介紹。

一、匝間耐壓測試

匝間耐壓測試是評估電機繞組內部是否存在短路或絕緣不良的重要手段。在測試中，使用機器人空心杯電機測試系統對電機的每個線圈施加一定的高壓，通常這個電壓高于電機的額定電壓，但低于可能損壞絕緣層的臨界值。如果電機在測試過程中沒有發生擊穿現象，即電流泄露在規定范圍內，則認為匝間絕緣良好。

二、交流耐壓測試

與匝間耐壓測試類似，交流耐壓測試也是檢查機器人空心杯電機絕緣強度的一種方法，但不同的是，它使用的是交流電壓。交流電壓能夠更真實地模擬空心杯電機實際工作時的電壓環境，因?yàn)榇蠖鄶?shù)電機都是在交流電源下運行的。交流耐壓測試能夠發現空心杯電機在長時間承受額定電壓或更高電壓下的絕緣穩定性，確保機器人空心杯電機在惡劣工況下仍能安全穩定運行。

三、絕緣電阻測試

絕緣電阻測試是衡量機器人空心杯電機繞組與外殼、繞組之間絕緣材料電阻值的測試。高絕緣電阻值意味著電機具有更好的電氣隔離性能，能夠有效防止電流泄露，保護操作者和使用環境的安全。

四、霍爾傳感器測試

霍爾傳感器在人形機器人空心杯電機中負責檢測磁場的變化，從而精確控制電機的轉速和方向。霍爾測試主要包括兩部分：一是霍爾元件的功能性測試，即驗證霍爾元件能否正確感應磁場變化并輸出相應的電信號；二是霍爾波形的測試，通過分析霍爾信號的波形，可以判斷電機的磁極分布是否均勻，以及是否存在磁極錯位等問題。

五、霍爾波形分析

霍爾波形分析是深入理解機器人空心杯電機運行狀態的一種高級測試方法。通過對霍爾信號進行采集和分析，可以觀察到波形的對稱性、頻率穩定性等特征，這些特征直接反映了機器人空心杯電機的轉速均勻性、電磁設計的合理性以及裝配精度。異常波形可能意味著電機存在機械不平衡、磁路設計缺陷或裝配誤差等問題，需要及時調整和優化。

六、轉速測試

轉速測試是衡量機器人空心杯電機輸出性能最直接的方式之一。在人形機器人中，空心杯電機的轉速直接影響到機器人的動作速度和響應能力。測試時，可以通過編碼器或光電傳感器等裝置，精確測量電機在不同負載、不同電壓下的轉速，并與理論設計值進行對比，評估電機的動力輸出效率和穩定性。此外，還可以進行轉速-扭矩特性曲線的測試，進一步了解機器人空心杯電機的動態性能。
